ドライブリベットは、リベット締結を行う際に特殊工具を用いることなく
「かなづち・ハンマー」等で簡単に素早く作業を完了することが可能な高強度リベットです。
※芯ピンを取り除くことで、リベットの取り外しも容易になります。


●ドライブリベット・ファスニングシステム


リベット使用方法

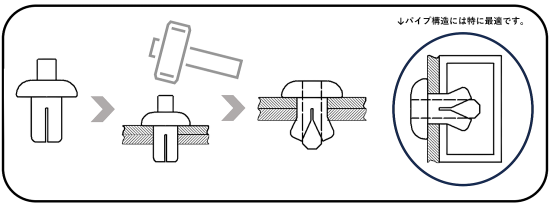

*締結手順*
 @接合する母材に下穴を開けます。下穴寸法の目安はリベット軸径+0.1になります。
 A下穴にリベットを差し込みます。
 Bかなづちなどを用いてリベットピンを打ち込みます。リベットが開脚して締結が完了します。


フジロック リベット ドライブリベットは「振動・抜けに強いタイプ」「取り外しが出来るタイプ」など
ご要望に応じたカスタマイズが可能です!



〜リベットの取り外し方〜
ドライブリベットを取り外す為には、リベットの芯ピンを内部に落とし込むか
背面から押し出し取り除くことでリベットを容易に取り外すことが可能です。

注)取り外したリベットは再利用できません。
→「図解資料」  ドライブリベット 取り外し



●ドライブリベット・フランジ形状


※下記の形状以外の特注品も対応可能です!お問い合わせください。

ドライブリベット(アウプリベット)
PH(ナベ)
軸径 頭部高さ 頭部直径
3 1.4 6.5
4 2.2 8.0
5 2.8 9.5
6 3.2 11.0
ドライブリベット(アウプリベット)
F1(トラス)
軸径 頭部高さ 頭部直径
3 1.2 7.0
4 1.6 10.0
5 2.2 12.0
6 2.5 14.0
ドライブリベット(アウプリベット)
F2(ラージトラス)
軸径 頭部高さ 頭部直径
3 - -
4 2.0 12.0
5 2.2 14.0
6 - -
ドライブリベット(アウプリベット)
F3(フラットモド)
軸径 頭部高さ 頭部直径
3 - -
4 - -
5 2.2 15.3
6 - -
ドライブリベット(アウプリベット)
CH(サラ)
軸径 頭部高さ 頭部直径
3 - -
4 2.2 8.0
5 2.8 10.0
6 3.0 12.0
 ※CHタイプリベットの
  頭部角度は「45°」です。
 ※PHタイプ「6mm」の
  オールステンレスタイプは
  頭部形状が【12mm】に
  なります。

「Φ8リベット」の形状に関しましては、お問い合わせください。フジロック リベット 製品情報


「リベットセット一覧」はこちら!




●ローレット付き(抜け止め)付きリベット

フジロック ローレット付きリベット  <ローレット付きリベットについて>

 振動が多く発生する箇所などにはローレット加工を
 施すことが可能です。

 ・振動する場所
 ・取り外しをしない場所
 ・天井等に締結する場合
※ピンの落下防止



●マーク付きリベット & カラーリベット(有色アルマイト処理)

フジロック マーク付きリベット ・リベットの頭部には、マークを加工することが可能です。
 ※別途金型が必要になります。
  形状を保つため、円に近いデザインになります。

フジロック カラーリベット アルマイトリベット ・有色アルマイト処理によって白以外の着色が可能です。
 アルマイト処理を施すことによって、

「耐食性の向上・電気絶縁性」が得られます。

 注)アルマイト処理は「アルミ製リベット」のみになります。



●ドライブリベットサイズ表

【ドライブリベットサイズ表】 ドライブリベット PDF


 在庫品に関しましては、お問い合わせください。在庫品は小売販売可能です。


ドライブリベット サイズ表


ドライブリベット サイズ表



●ドライブリベット材質

リベット本体 リベットピン
アルミニウム A5052W アルミニウム A5056W or A2017W
スチール SWCH スチール SWCH
ステンレス SUS304系 ステンレス SUS304系
シンチュウ C2700W シンチュウ C2700W
●表以外の材質のリベットを御希望の場合は、お問い合わせください。
 ※一部の特殊リベットには表記以外の材料を使用している製品もございます。


【スチール製リベットメッキについて】
スチール製リベットのメッキ処理には「三価クロム」を使用しております。




●ドライブリベット標準強度・・・参考値

材 質 リベット軸径
(Φ)
せん断
 N(kgf)
引 張
N(kgf)
アルミニウム  4.0
2,550(260) 1,270(129)
5.0
3,530(360) 1,760(179)
6.0
 ━ 2,177(222)
スチール 4.0
4,310(439) 2,160(220)
5.0
6,270(639) 3,140(320)
ステンレス 4.0
4,700(479) 3,720(379)
5.0
6,960(709) 6,370(649)

・強度表のリベット材質について
アルミニウム・・・本体ピン共にアルミ製リベットの場合の強度。
スチール・・・・・本体ピン共にスチール製リベットの場合の強度。
ステンレス・・・・本体ピン共にステンレス製リベットの場合の強度。



ドライブリベット アウプリベット
