アルミハンドリベットは、工具を用いることなくリベット締結が可能な
金属製リベットです。ピンを指で押し込むだけで作業が完了する作業省力化リベットです。 |
●アルミハンドリベット・ファスニングシステム

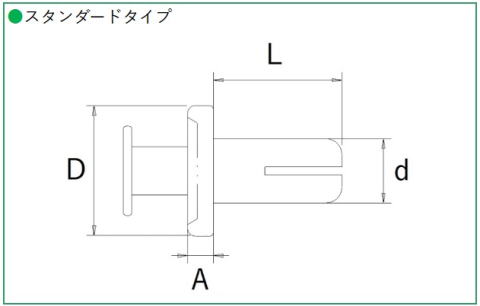

| ・標準タイプ |
|
 |
|
|
|
|
|

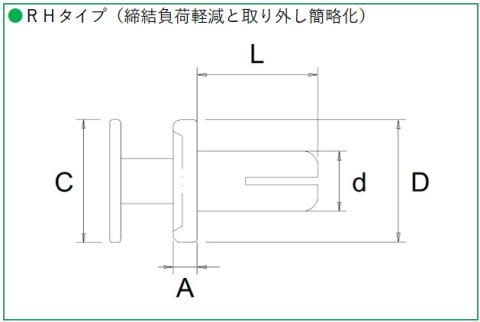

| ・ＲＨタイプ（取り外し簡略化タイプ） |
|
 |
|
| ＊締結手順＊ |
| ①接合する母材に下穴を開けます。下穴寸法の目安はリベット軸径＋0.1になります。 |
| ②下穴にリベットを差し込みます。 |

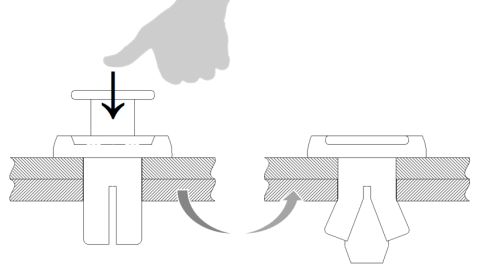

③リベットピンを押し込み締結をします。
|

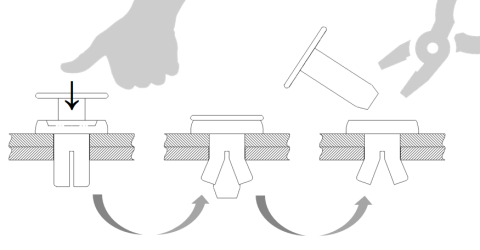

| ↓↓↓【ＲＨタイプ】取り外し手順 |
| ・ラジオペンチ等で、締結したリベットのピンを抜き取ります。 |
| ・次にピン同様に本体リベットを取り外します。 |
| 注）取り外したリベットの再利用はできません。 |
●アルミハンドリベット・専用ツール
| 品 番 |
ツール径 |
全 長 |
対応リベット |
 |
| ＨＴ-１５０-Ｍ３ |
Φ１５ |
１５０ |
Φ３リベット用 |
| ＨＴ-１５０-Ｍ４５ |
Φ１５ |
１５０ |
Φ４．５リベット用 |
注）製品改良のため、仕様は変更になる場合がございます。
| ■アルミハンドリベットを締結する際は、ツール不要でリベットピンを指で押すだけで |
| 締結は完了致しますが、下記のような場合には専用ツールを推奨致しております。 |
| ・奥まっていて届かない場合 |
| ・作業環境が厳しく、力の入りずらい場合 |
| ・多量のリベットを使用する場合の、負荷軽減に |

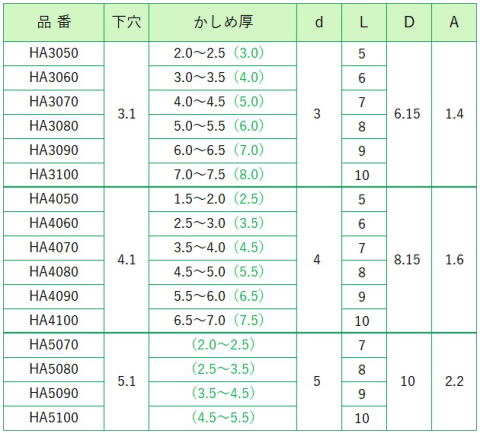

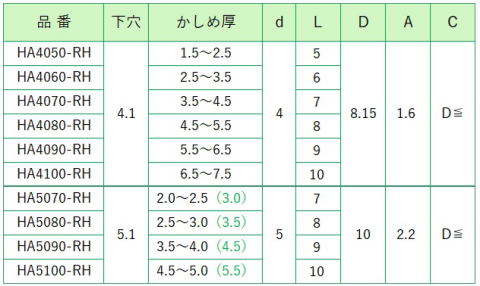

●アルミハンドリベットサイズ表
| 【アルミハンドリベットサイズ表】 |
 |
|
