「コンクリートアンカー」
○Ｔピンアンカー（アルミＴピン）・・・主に設備、ガス、電気業者様向けの
　軽量物アンカーになります。サドルバンド等をアンカー固定し配管をする際に多用されます。

○アルミアンカー（Ｙタイプアンカー）・・・主に防水工事業様向けアンカーになります。
　屋上防水工事等を行う際の、ディスク板固定用に多様されます。

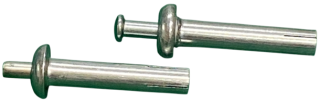

・Ｔピンアンカー（Ｔピン）

	【ストレートタイプ】取り付け後に取り外しを行う場合に最適です。
	【Ｔタイプ】シャフト部に抜け止め加工を行っております。抜け防止に。　※主流製品になります。
	【ＰＴタイプ】本体及びシャフト両方に抜け止め加工を行っております。振動などで対応が必要な場合に。

＊ご指定の梱包仕様等ございましたらご相談くださいＯＥＭ可。

【アンカー製品は、産業技術センターで、強度試験を実施致しております。】

●サイズ表

・ストレートタイプ

品番	アンカー外径（ｍｍ）	下穴径（ｍｍ）	首下長さ（ｍｍ）	アンカー材質		入り数
				本体	ピン	小袋	中袋
4-20	4.0	4.3	20.0	アルミ	鉄	100	500
4-20N					ステン
4-20S				鉄	鉄
4-25	4.0	4.3	25.0	アルミ	鉄	100	500
4-25N					ステン

・Ｔタイプ　（主流品）

品番	アンカー外径（ｍｍ）	下穴径（ｍｍ）	首下長さ（ｍｍ）	アンカー材質		入り数
				本体	ピン	小袋	中袋
T4-20	4.0	4.3	20.0	アルミ	鉄	100	500
T4-20N					ステン
T4-20S				鉄	鉄
T4-25	4.0	4.3	25.0	アルミ	鉄	100	500
T4-25N					ステン

・ＰＴタイプ

品番	アンカー外径（ｍｍ）	下穴径（ｍｍ）	首下長さ（ｍｍ）	アンカー材質		入り数
				本体	ピン	小袋	中袋
PT4-20	4.0	4.3	20.0	アルミ	鉄	100	500
PT4-20N					ステン
PT4-20S				鉄	鉄
PT4-25	4.0	4.3	25.0	アルミ	鉄	100	500
PT4-25N					ステン

【Ｔピンアンカー印刷用ＰＤＦ】
※印刷用ページとウェブでは一部異なります。

↑↑上記写真は、「Ｔピンアンカー」の使用例です。

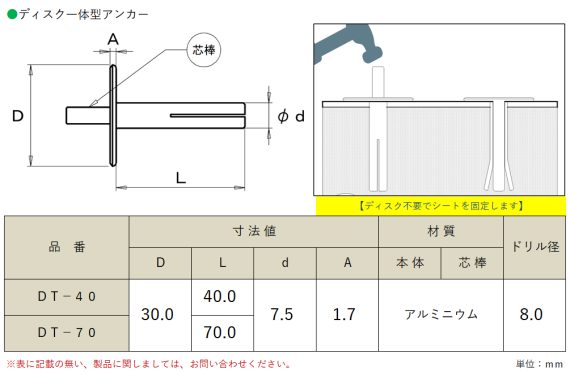

・防水工事用アンカー

・各種、防水工事用アンカーの製造販売も行っております。
　特殊形状の、加工等も可能です。ご相談ください。

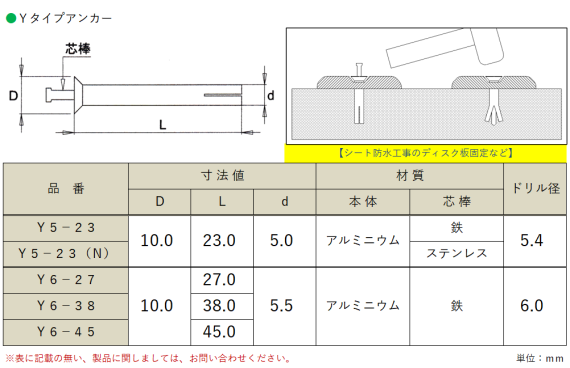

▼アルミアンカー（Ｙタイプアンカー）　　※主に、防水工事業社様向け

品番	アンカー外径（ｍｍ）	下穴径（ｍｍ）	全長（ｍｍ）	アンカー材質		入り数
				本体	ピン	小袋	中袋
Y5-23	5.0	5.4	23.0	アルミ	鉄	100	500
Y5-23N					ステン
Y6-27	5.5	5.9	27.0	アルミ	鉄
Y6-38			38.0
Y6-45			45.0

【Ｙタイプアンカー印刷用ＰＤＦ】
※印刷用ページとウェブでは一部異なります。
